Как подключить спа бассейн

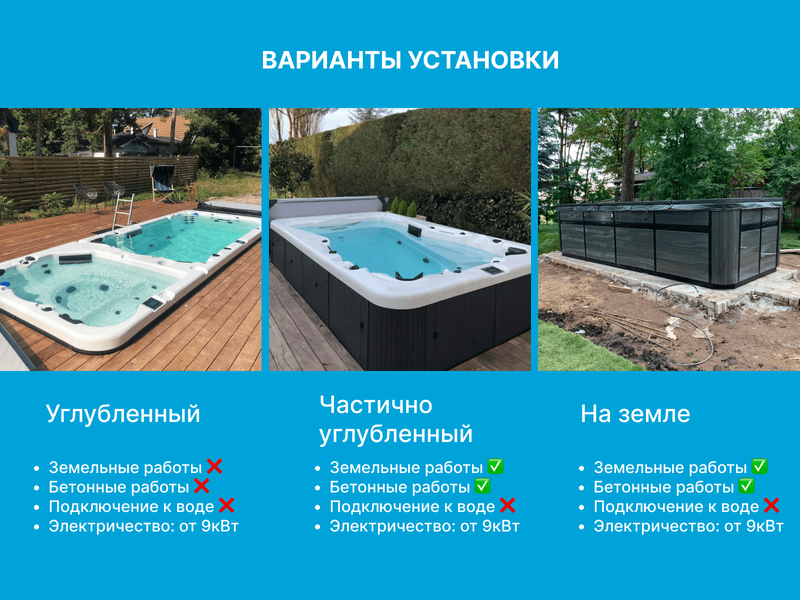

Гид для тех, кто хочет не ошибитьсяТехническое задание на подключение спа бассейна Ваш бассейн является полностью готовым продуктом и прошел тестирование на заводе-изготовителе. Требования к месту установки: Ровная, горизонтальная поверхность, обеспечивающая максимальный контакт с днищем бассейна рассчитанная на нагрузку 800-900 кг/м2 (в зависимости от модели); При установке бассейна в помещениях, имеющих противопожарную распылительную систему, бассейн необходимо расположить вне зоны действия разбрызгивающих воду головок; Не рекомендуется установка бассейна в непосредственной близости от нагревательных приборов, а также на поверхности с подогревом пола под бассейном; Максимально допустимый угол наклона вдоль площадки 0,75 градуса, поперек площадки -2градуса. Требования к электросети: Спа секция, если она выполнена отдельно подключается к однофазной трехпроводной (фаза, нейтраль, защитный провод) электрической сети переменного тока напряжением 220В, через автоматические выключатели (автоматы) с номинальным током 25А и устройства защитного отключения (УЗО) с номинальным током 25А и током отключения равным 30мА при помощи трех проводов сечением не менее 4мм2, либо через 3-х фазный автомат с электрической сети переменного тока напряжением 220В либо 380В (рекомендуемая). Плавательная секция (или весь бассейн если он односекционный) подключается пятижильным проводом 4-6мм2 через 3-х фазный автомат 25А и 3х фазное УЗО 25А, 30мА, с электрической сети переменного тока напряжением 220В либо 380В (рекомендуемая). Также можно использовать дифференциальные автоматы (автомат + УЗО в одном корпусе) с такими же номинальными параметрами. Вывод кабелей должен быть в районе расположения оборудования бассейна, при этом необходимо предусмотреть запас кабеля 3-4 метра. Пониженное и/или нестабильное напряжение в сети может повлечь за собой выход из строя электрооборудования, на что не распространяются гарантийные обязательства. В случае установки бассейна в загородном коттедже, где питающее напряжение хронически занижено, рекомендуем установку мощного стабилизатора для обеспечения нормальной работы бассейна. Проконсультируйтесь по этому вопросу в местном управлении электрических сетей. В случае установки бассейна на открытом воздухе предусмотрите резервный (автономный) источник электропитания для предотвращения замерзания воды в бассейне (в холодное время года) при аварийном отключении основного источника на длительное время. Требования к заглубляемой СПА: Для заглубления СПА до необходим котлован ( кессон ) со следующими размерами : все стороны на 50 - 70 см. больше, чем размеры СПА. Необходимо предусмотреть люк для доступа к оборудованию размерами 70х70 см. Основание котлована под днище СПА заливается бетонной стяжкой. В нём делается приямок для аварийного сбора воды со сливом в канализацию или устанавливается дренажный насос с датчиком заполнения. Стены и основание котлована необходимо гидроизолировать. Так же необходима принудительная вентиляция котлована. СПА утапливается, максимум до края чаши. Чаша не должна опираться краями на пол. Пол ( плитка ) подводится под края чаши после установки чаши в котловане. Этот стык чаша – пол необходимо тщательно изолировать силиконом или каким-либо другим герметиком во избежание попадании влаги в котлован. Сантехническое подключение: Вода в бассейн заливается через верх с помощью шланга. Слив бассейна осуществляется самотеком, для чего конструкцией предусмотрен выход на борту бассейна ,заканчивающийся вентилем с заглушкой. Выход располагается на внешней стороне поддона справа или слева от пульта управления. Вентиль имеет внешнюю резьбу 3/4 дюйма, на это отверстие надевается любой гибкий шланг, шланг опускается в канализационный люк, вода сливается самотеком. Возможен подвод канализации рядом с бассейном (не выводить под днище спа бассейна). Возможен слив бассейна, с помощью погруженного (перекачивающего) насоса. Это упростит и ускорит процедуру смены воды.
Посмотрите видео: Как подключить спа бассейн
Полная видео инструкция по подключению спа бассейна
